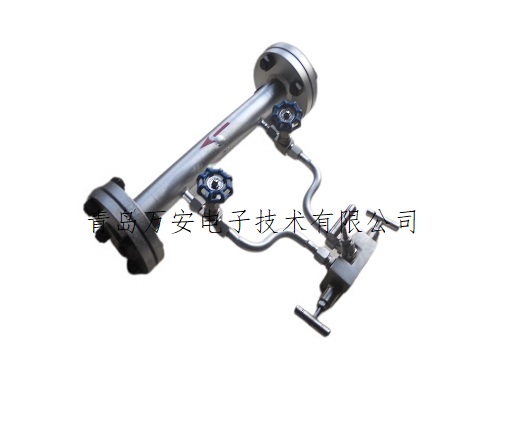

楔形流量計結構獨特，可用于粘滯性液體的流量測量，粘度可高達500 mPa.S，如燃油、渣油、重油等。適用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量。雷諾數使用范圍寬廣，適用于極低的雷諾數（ReD=300），而雷諾數上限可達到106 以上。楔形流量傳感器無沉積、不堵塞，適用范圍廣，除應用于一般氣體、液體、蒸汽外，特別適用于高粘度、結晶混合液、臟污的液體及高含塵氣體的流量測量。長期運行精度高、穩定性好。楔型流量傳感器結構簡單、可靠、無可移動部件與易損部件，使用壽命長。

楔形流量計主要技術參數
▲流量測量范圍度：＞1:20
▲測量管徑：25~1000mm（超過范圍可特殊訂貨）。
▲測量精度： 0.5級，1級。
▲雷諾系數使用范圍：300~1x106。
▲測量液體粘度上限：500MPa.S。
▲工作壓力范圍：≤6.4MPa。
▲安裝連接方式：法蘭連接。
▲工作環境溫度：-20-+70℃。
▲工作環境相對濕度：15~85%。
▲電源電壓：24V.DC。
▲通訊方式：RS485。

注意事項
◆安　　裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的"，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合規定。
▲引壓管路安裝應符合標準規定的規范。

◆訂貨須知
詳細提供以下數據：
（1）被測介質
（2）zui大、常用、zui小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形式。

楔形流量計分類：
▲楔形傳感器
只提供差壓信號的形成部分（楔形裝置部份），不提供差壓變送器和流量顯示部分，輸出信號為差壓。由用戶自己進行其它配置。
▲楔形流量變送器
由楔形孔板流量傳感器和差壓變送器組成。有分體式安裝和一體式安裝兩種結構。
1、分體式楔形孔板流量變送器由獨立的楔形孔板流量傳感器和差壓變送器組成。楔形孔板流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。
2、一體式安裝是產品出廠時己將差壓變送器與楔形孔板連接成一體，用戶購買一體式楔形孔板流量變送器后，使用時不需再連接引壓管。但必需配接相應的流量積算儀、壓力變送器和溫度變送器。

▲楔形流量計
有分體式安裝和一體式安裝兩種結構：
分體式安裝由獨立的楔形、差壓、壓力、溫度變送器、流量積算儀、截止閥等部分組合而成。各部份之間的連接組合由用戶自己完成。

一體式安裝由智能顯示儀和楔形裝置一道組成楔形流量計。它自帶差壓傳感器、壓力傳感器，熱電阻。
