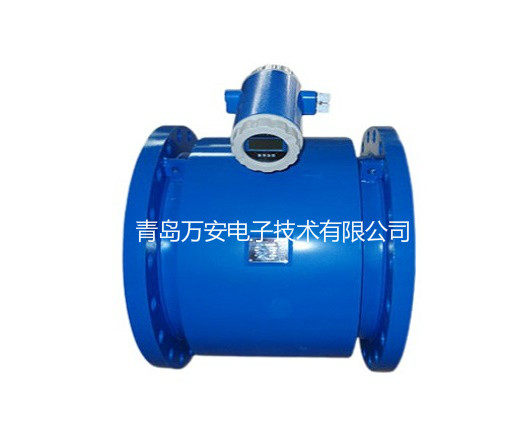

電磁式流量計在污水處理廠的應用

伴隨著世界人口的急劇增長，工業的快速發展，世界水資源狀況的迅速惡化，“水危機”日益嚴重。面對這樣的形勢，我國政府將在“十一五”期間投資三千億元新建、改建數千個污水處理廠，促進城市污水處理與利用，減少污染。安徽省黃山市正在這樣的大背景下，投資建設一座污水處理廠，目前已完成日處理水量15000m3的污水一期工程，肩負著凈化生活和工業污水的重任，改善水體環境質量，使黃山市成為山清水秀之城。

在2004年以前，黃山市基本上沒有大型污水集中處理廠等設施，更不用說檢測污水流量的流量計了。廢水處理過程中，原始污水流量是需要檢測的重要參數。由于原始污水是由顆粒、懸浮物、固液和腐蝕性介質混合而成，電磁流量計的*大特點是能夠測量酸、堿、鹽水和含固體顆粒(如泥漿)或纖維液體的流量。

電磁流量計工作原理。

電磁式流量計的基本原理是法拉第電磁感應定律，即當導體在磁場中切割磁力時，其兩端會產生感應電動勢E。

在公式中，K是儀表常數，B是磁感應強度(T),v是導體的平均移動速度m/s,D是管道內徑。

電磁式流量計的工作原理和結構如圖1所示，主要由流量傳感器和變送器兩部分組成。

在測量流量時，導電液體與法拉第試驗中導電的金屬棒相同，平均速度v，在垂直于流動方向的磁場中流動。在測量電極上感應出與平均流速成正比的電壓的導電液體流動。它的感應電壓信號E是由一對或更多直接與液體相接觸的電極檢測的。

測得的感應電壓E由電纜送到轉換器，經過智能處理，然后LCD顯示，或轉換為4~20毫安的標準信號。

電磁流量計的特點

測量管路中無阻力元件，無附加壓力損失，不易發生堵塞，具有顯著的節能意義；

(2)測量管路中無運動部件，不易磨損，因此傳感器使用壽命長；

(3)傳感器需要短的直管段，便于安裝；

(4)合理選用耐腐蝕、耐磨損的電極和襯里材料；

(5)雙向測量系統，對反向流量可以進行測量；

(6)流量是以體積形式計量的，不受密度、粘度、溫度、壓力和流量導電性變化的影響；

傳感器的感應電壓信號與平均流速成線性關系，測量精度高(±~%)，量程比寬(1:150)。

電磁流量計的選擇。

在選擇好電磁式流量計后，還要根據工藝、環境、測量介質等因素綜合考慮。

直徑選擇

按照污水處理廠提供的處理管徑、管路壓力和污水流速，選用電磁流量計，現場無縮管和擴管需求。

襯里，電極材料選擇。

電流表主要用來測量電導率≥5μS/cm的流體流量，根據被測物質的腐蝕、磨損、溫度和凝結等特性，以及對其價格的承受能力，可選用不同的襯里、電極材料。

電磁式流量計的內襯材料有：耐腐蝕中等，耐一般低濃度的酸、堿、鹽的氯丁橡膠材料，耐磨性強，耐腐蝕一般的聚氨脂橡膠，耐腐蝕性強，適于高溫下使用的聚四氟乙烯，化學性能相當于聚四氟乙烯的拉伸、壓型聚全氟乙丙烯，耐稀酸、堿等等。

電極板安裝在其管路內壁，直接與被測物質接觸，故應根據被測物質的腐蝕性進行選擇。電磁波流量計電極的材料有：耐鹽、低于50%濃度堿溶液的鈦(Ti)電極、耐酸和鹽的鉭(Ta)電極、耐腐蝕能力強的鉑金電極、不適合鹽酸的哈氏合金C電極和不適合硝酸的哈氏合金B(yǎng)電極、一般耐腐蝕能力一般但價格低廉的不銹鋼316L等。

按照本污水處理廠主要處理生活和工業廢水，并考慮用戶可接受的價格，選用氯丁橡膠襯里和316L不銹鋼襯里作為電極材料。

保護級別的選擇

按照國標，傳感器有IP65噴水型和IP68潛水型兩種防護等級，根據用戶實際安裝位置，傳感器選擇IP68防塵潛水型。

選擇其他功能。

需要增加RS-485通信口功能，

對于安裝在地面以下的傳感器，應選擇分體式。

電磁流量計安裝調試。

設置要點。

(1)安裝點選擇在管路*低處處于確定被測物質的流動方向之后，選擇在任何時間將測量導管內的液體注入測量導管，以防止由于測量導管內沒有液體、指示不在零位而導致的誤差，直管段保證在前5D之后都是3D。

      在傳感器的上游和下游的直管段長度不小于5D,D為傳感器的名義直徑，以獲得儀表測量精度。如果傳感器上游有兩個以上彎頭或其他阻流部件，則前直管段應大于10D。
